Контроллер умной подсветки лестницы Luxstep LX-24UL rev1.2

Контроллер умной подсветки лестницы Luxstep

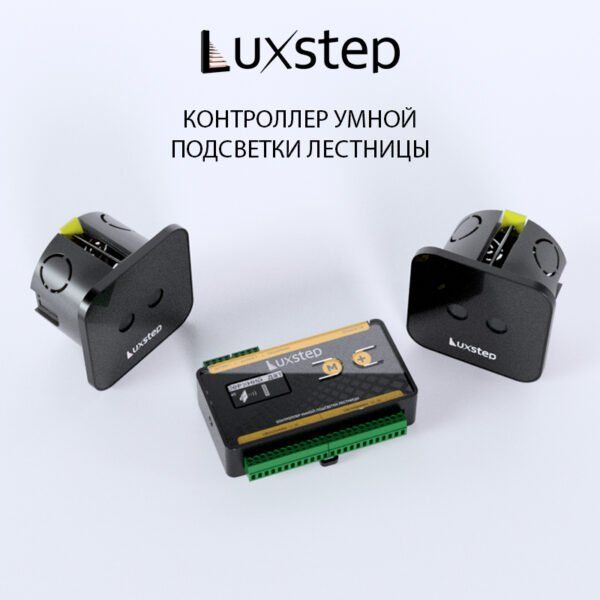

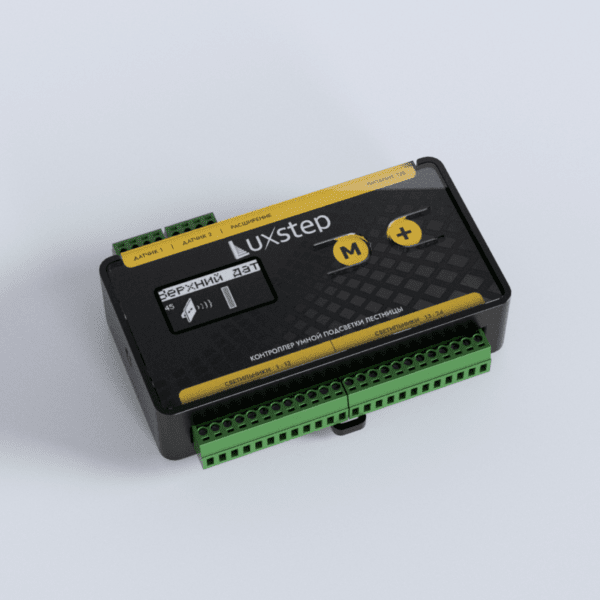

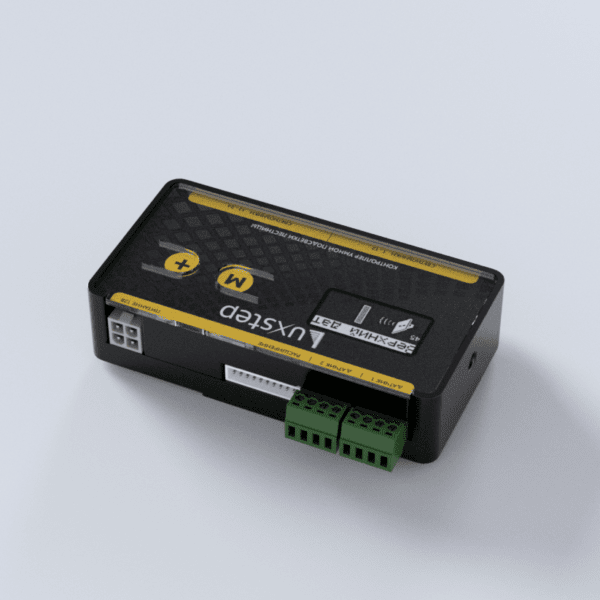

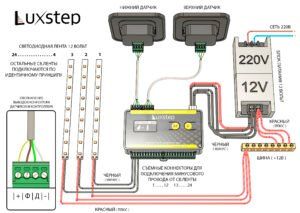

Контроллер умной подсветки лестницы Luxstep — Оснащен графическим дисплеем с удобным меню на русском языке. Все настройки легко выполняются через меню настроек. Самый компактный контроллер на рынке. Поддерживается подключение до 24 ступеней.

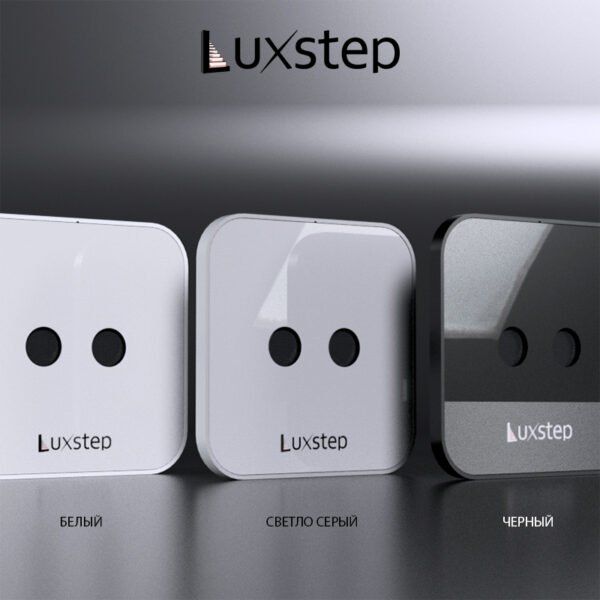

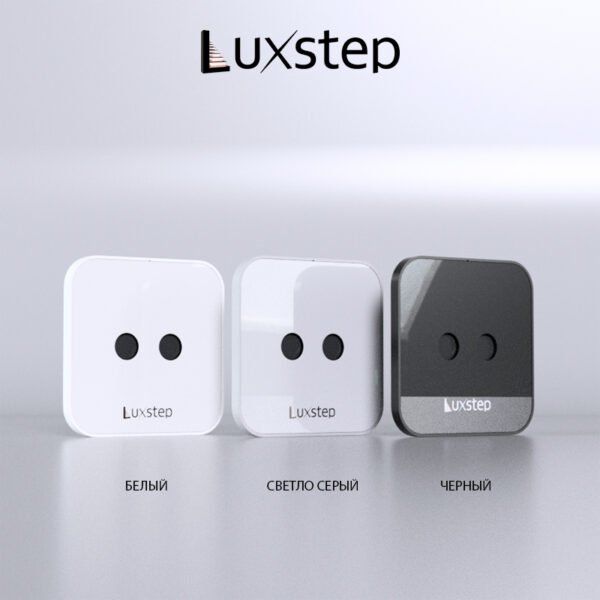

Датчики — с глянцевыми панелями в трех расцветках подойдут под любой дизайн интерьера. Датчики располагаются с низу и с верху лестницы в подрозетник. Встроенный сенсор освещенности позволяет отключать подсветку в дневное время. Чтобы вам было удобно и безопасно ориентироваться в темных условиях освещения, контроллер автоматически включит дежурную подсветку первых ступеней. Вы можете настроить яркость дежурной подсветки или вовсе отключить её. А также необходимый уровень освещенности помещения при котором дежурная подсветка будет включаться.
При пересечении зоны срабатывания датчика, в контроллер поступит сигнал, о необходимости включении подсветки лестницы одним из семи стилей анимации с заданной скоростью и интервалами. После того как вы закончите передвижение, контроллер выключит подсветку с заданными настройками.

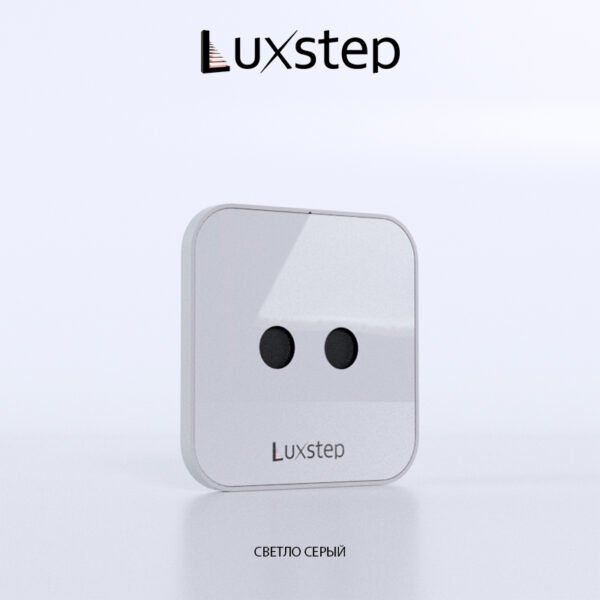

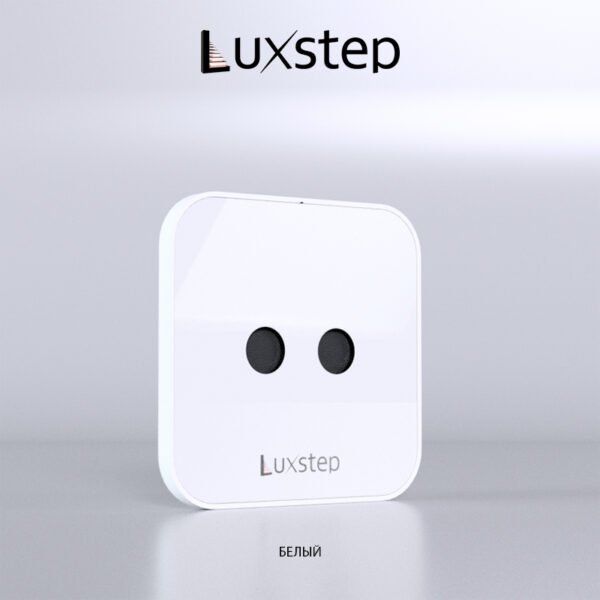

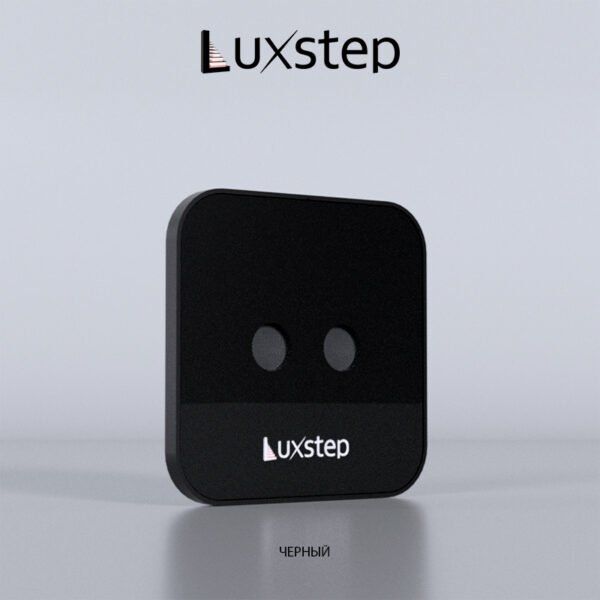

Ультразвуковые датчики движения Luxstep — используют акустическое определение расстояния до объекта. Этот бесконтактный датчик обеспечивает высокую точность и стабильность измерений. Диапазон измерений составляет: от 10 см до 200 см. На показания датчика не влияют солнечное излучение и электромагнитные шумы. Датчики безопасны для детей и животных.

Возможности контроллера:

• Простая настройка всех параметров с помощью удобного меню
• Управление всеми настройками осуществляется двумя кнопками
• Обработка данных в сложных условиях (Ходьба нескольких человек по лестнице в разных направлениях)
• Умное распознавание времени суток с помощью двух фотодатчиков
• 7 режимов анимации подсветки (Волна, Зеркало, Рассвет, Зебра, Кубик, Гирлянда, Шаги)
• Режим включения случайной анимации (Каждый раз анимация будет менятся)
• Дежурная подсветка. (Первая и последняя ступени будут подсвечиваться в тёмное время суток)
• Защита от препятствий перед датчиками (Контроллер автоматически произведет калибровку, если перед
  датчиками будет находится объект продолжительное время . Например оставленная сумка или другой объект)
• Автоматическая настройка датчиков при включении
• Автоматическое сохранение всех настроек в энергонезависимую память
• Отображение показаний датчиков на дисплее в реальном времени для удобной настройки параметров
• Отложенный старт включения подсветки (Если датчики находятся далеко от лестницы, можно настроить
  включение подсветки с задержкой старта от 0 до 10 секунд. Экспериментальная функция)
• Настройка частоты обновления подсветки от 60 до 120Гц (Экспериментальная функция)
• Подключение выключателей без фиксации положения или другого типа датчиков движения вместо
  датчиков Luxstep

Виды настроек:

• Количество ступеней.
• Яркость подсветки.
• Яркость дежурной подсветки или отключение.
• Скорость включения и выключения подсветки.
• Время задержки перед отключением подсветки.
• Выбор анимации.
• Расстояние срабатывания датчиков.
• Дневной режим.

Сервисное меню:

(В сервисном меню часть настроек имеют экспериментальные функций изменение которых может повлечь нестабильную работу
контроллера)

• • Настройка работы защиты от препятствий
  • Смена частоты обновления подсветки ( 60…120 Гц )
  • Переключение режима работы ( Датчики Luxstep ←→ Выключатели или другой тип датчиков)
  • Настройка отложенного старта ( 0…10 сек.)

Характеристики контроллера:

• Количество подключаемых ступеней — до 24шт.
• OLED Дисплей
• Диапазон температур 0 … 50C.
• Степень защиты — IP20.
• Тип крепления — на DIN-рейку.
• Напряжение питания 12В.
• Потребление тока в режиме ожидания — 20мА.
• Максимальная мощность на один канал (одна ступень) — 18Вт
• Максимальная мощность подключаемой подсветки 432Вт

Характеристики датчиков:

• Тип датчика движения — Ультразвуковой
• Светочувствительный элемент – Фоторезистор
• Угол срабатывания датчиков — ~25 градусов
• Расстояние срабатывания датчиков — от 10см до 2м

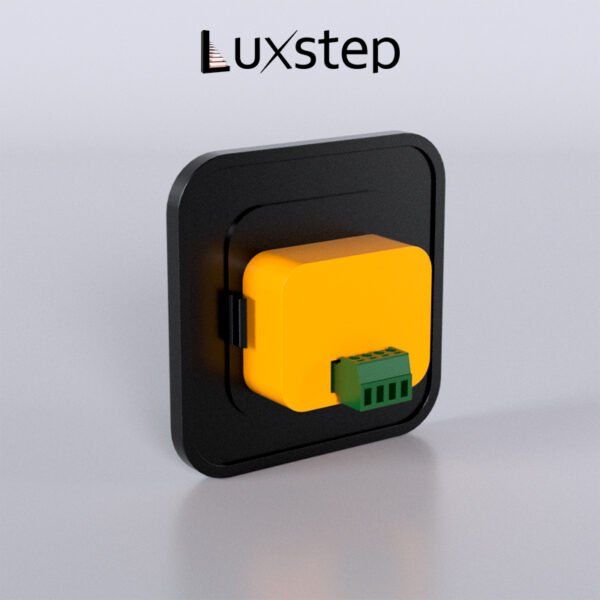

• Тип крепления — В подрозетник
• Ультразвуковая частота — 40кГц
• Напряжение питания — 5В
• Степень защиты – IP20
• Размер корпуса датчика в подрозетник — 78 х 78мм
• Размер подрозетника — 68 х 45мм

Комплектация:

• • Контроллер Luxstep LX-24UL — 1шт.
  • Датчик движения со встроенным датчиком уровня света — 2шт.
  • Кабель для датчиков (КСПВ 4х0.4) — (Зависит от выбранной комплектации — 0, 10 или 10+10 метров)
  • Кабель питания контроллера с коннектором — 1шт.
  • Провод для подключения шины к плюсу блоку питания — 3шт.
  • Шина (для объединения проводов)

Скачать инструкцию
